RESINE EPOSSIDICHE E POLIURETANICHE
RESINE EPOSSIDICHE
Le resine epossidiche sono polimeri termoindurenti con reazione a freddo il formulato è normalmente costituito da una resina base A e un indurente base B.

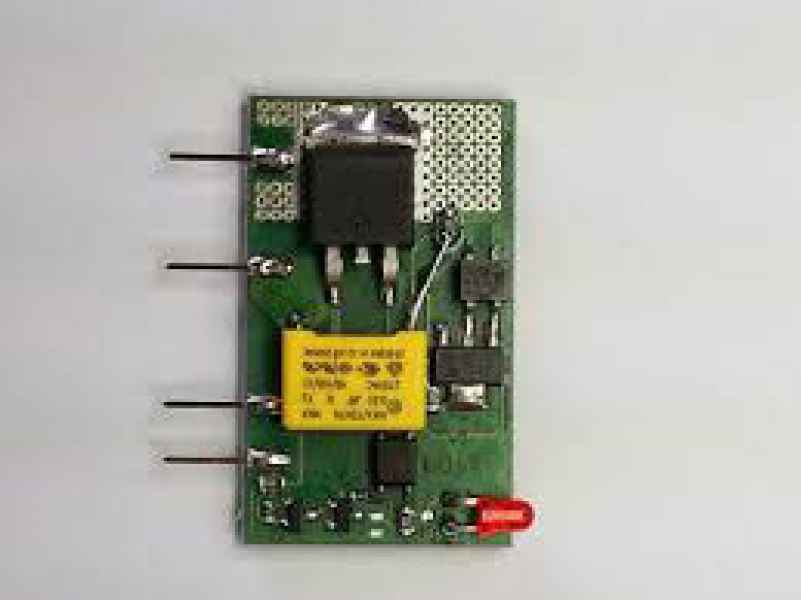

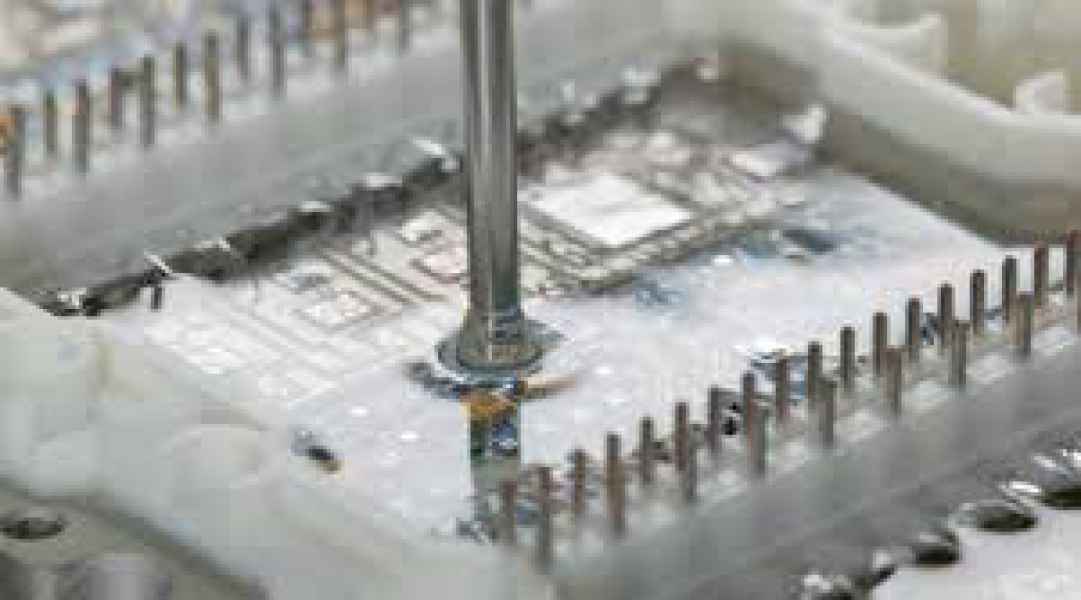

Sono principalmente utilizzate per realizzare materiali compositi avanzati, per l’inglobamento e impregnazione di componenti elettrici ed elettronici, per incollaggi strutturali di supporti metallici, settore nautico ecc.
RESINE POLIURETANICHE

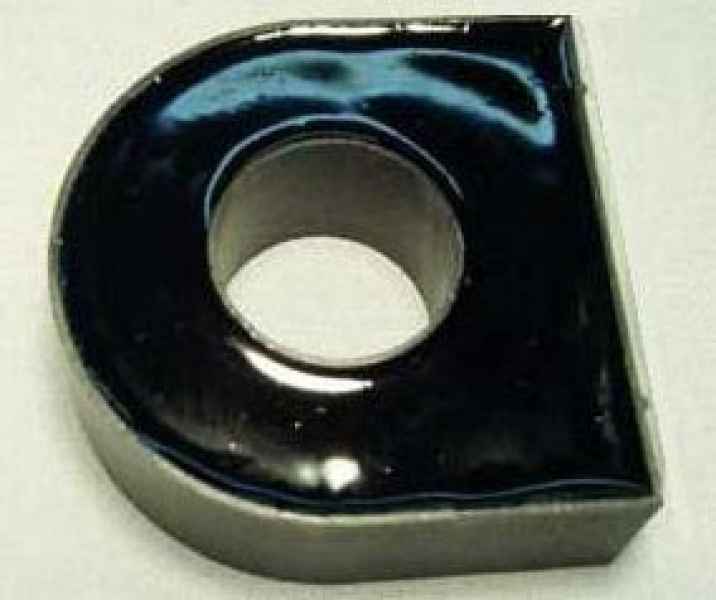

il sistema poliuretanico bicomponente flessibile a bassa viscosità è adatto
all’incapsulamento di componenti elettrici ed elettronici, trasformatori, filtri, condensatori a film ed in carta.
MISCELAZIONE MANUALE
| RESINE EPOX | COLORE | VISCOSITA' cPs | DENSITA' gr/cm3 | GEL TIME min | DUREZZA Shore D | CLASSE TERMICA °C. | RIGIDITA' kV/cm | CONDUCIBILITA' TERMICA W/m K |
| RE 10 A+B | GIALLO TRASP | 9000-11000 | 1,10 | 60 | 75-80 | -40+130 | 16-18 | 0,36 |
| RE 18+HA 27 | NERA | 70000-80000 | 1,40 | 50-70 | 70-80 | -30+130 | 18 | 0,55 |
| RE 21 A+B | VERDE | 4000-8000 | 1,38 | 80-110 | 75-85 | -55+180 | 21-24 | 0,65 |
| RE 28 A+B | NERA | 3000-5000 | 1,05 | 120-170 | 70-75 | -45+110 | 16-18 | 0,36 |
| RE 29+HA 27 | NERA | 5000-8000 | 1,20 | 55-75 | 65-75 | -30+120 | 15-17 | 0,75 |
| RE 100+HA 27 | NERA | 8000-12000 | 1,30 | 50-70 | 80-85 | -30+130 | 16 | 0,60 |
RE 120+HA 03 | ROSSA | 15000-22000 | 1,50 | 35-45 | 80-90 | -40+130 | 17 | 0,85 |
| RV 47 A+B | NERA TRASP | 10000-12000 | 1,12 | 5 | 55-60 | -30+120 | 16 | --- |
RESINE PU | COLORE | VISCOSITA' cPs | DENSITA' gr/cm3 | GEL TIME min | DUREZZA Shore | CLASSE TERMICA °C. | RIGIDITA' kV/cm | CONDUCIBILITA' TERMICA W/mK |
| RP 14+RP 12 | NERA | 2800-3000 | 1,20 | 100 | A 75 | -30+120 | 20-30 | 0,55 |
| RP 16+RP 12 | BIANCA | 4000-7000 | 1,25 | 8-12 | D 70 | -30+120 | 13-15 | 0,45 |
| RP 69+RP 12 | VERDE | 1400-3000 | 1,28 | 100 | A 80 | -45+120 | 18-20 | 0,55 |
| RP 1109+2018 POLIBUTADIENICA | NERA | 4000-8000 | 1,10 | 120-240 | A 20/30 | -40+100 | 665V per 0,025 mm. | 0,36 |
