RESINE EPOSSIDICHE E POLIURETANICHE





RESINE EPOSSIDICHE

Le resine epossidiche sono polimeri termoindurenti con reazione a freddo il formulato è normalmente costituito da una resina base A e un indurente base B.

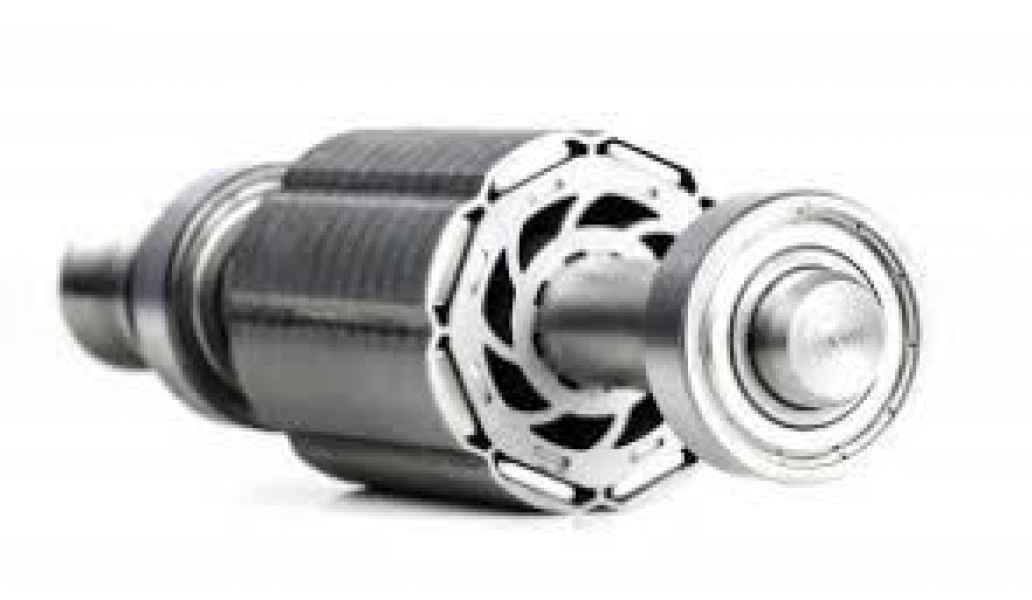

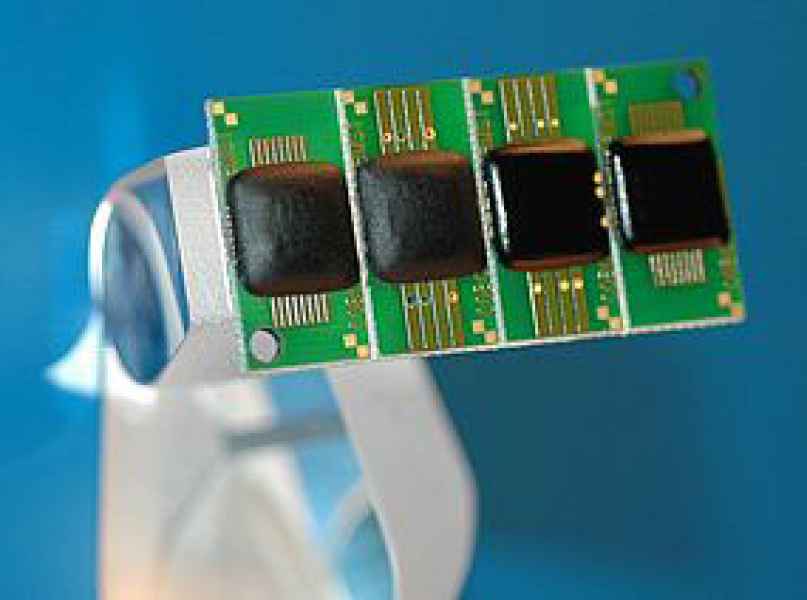

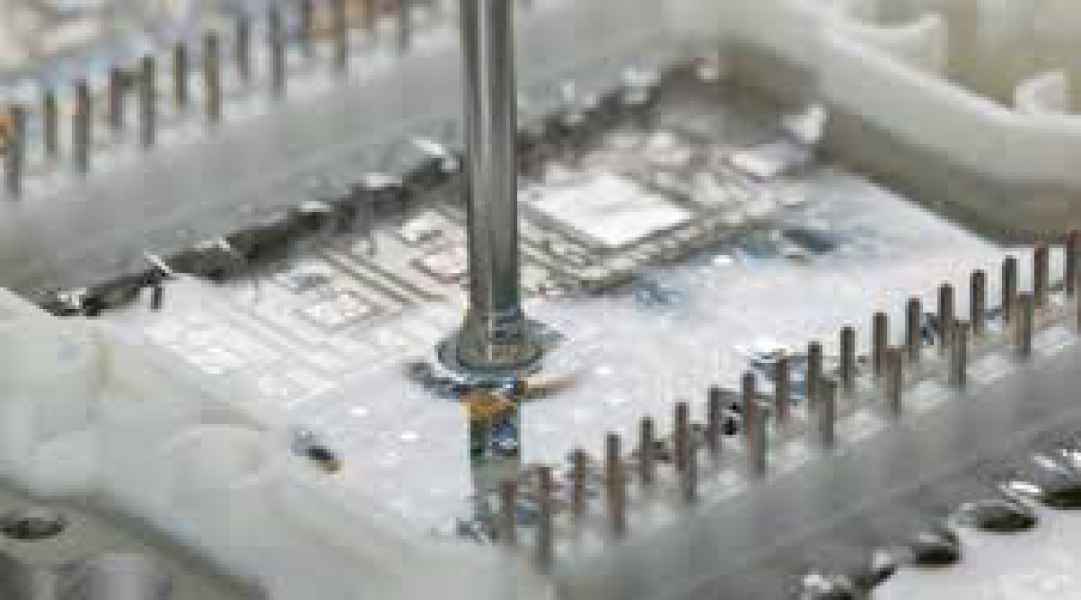

Sono principalmente utilizzate per realizzare materiali compositi avanzati, per l’inglobamento e impregnazione di componenti elettrici ed elettronici, per incollaggi strutturali di supporti metallici, settore nautico ecc.



RESINE POLIURETANICHE

il sistema poliuretanico bicomponente flessibile a bassa viscosità è adatto

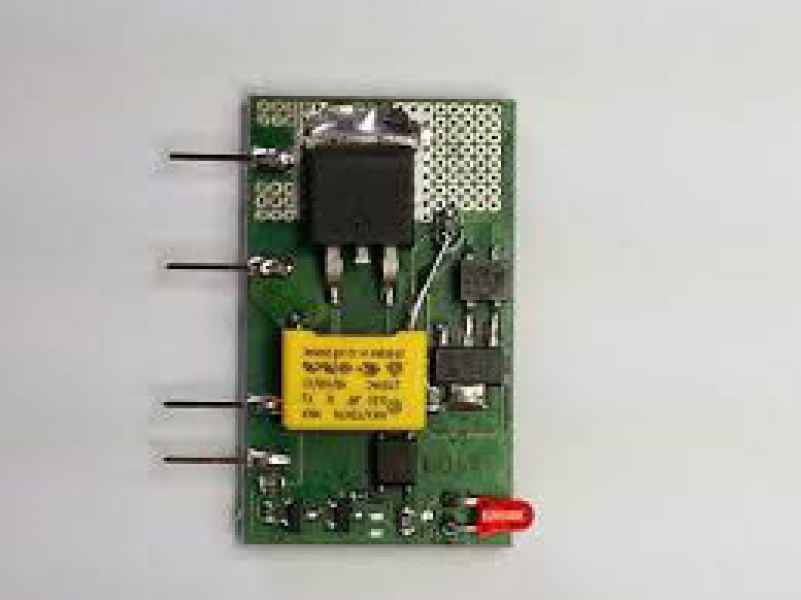

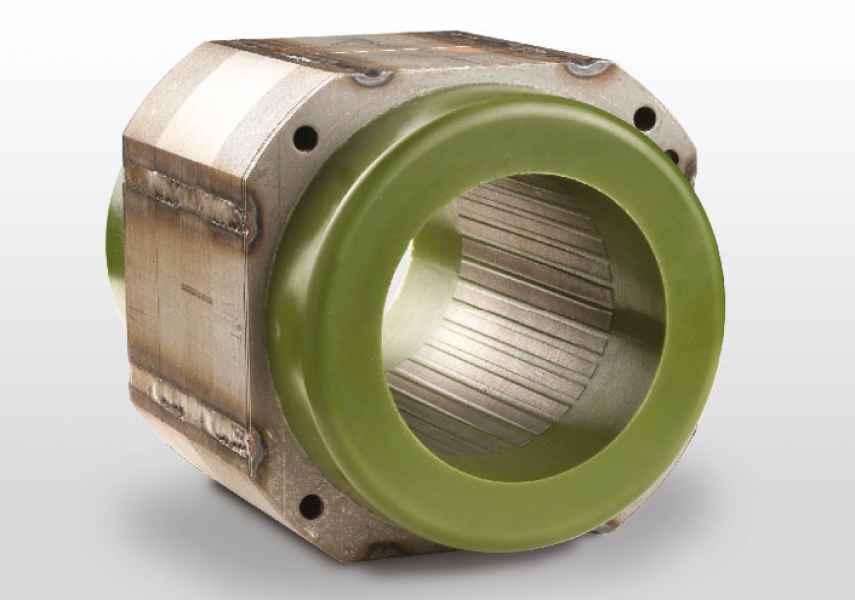

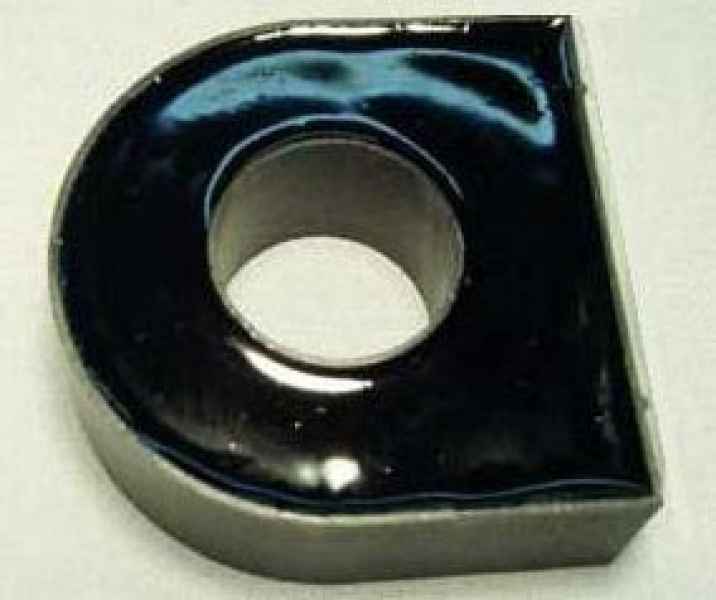

all’incapsulamento di componenti elettrici ed elettronici, trasformatori, filtri, condensatori a film ed in carta.



MISCELAZIONE MANUALE





RESINE EPOX
COLORE

VISCOSITA'

cPs

DENSITA'

gr/cm3

GEL TIME

min

DUREZZA

Shore D

CLASSE TERMICA

°C.

RIGIDITA'
 DIELETTRICA

kV/cm

CONDUCIBILITA' TERMICA

W/m K

RE 10 A+B
GIALLO TRASP
9000-11000 1,10 60 75-80 -40+130 16-18 0,36
RE 18+HA 27
NERA 70000-80000 1,40 50-70 70-80 -30+130 18 0,55
RE 21 A+B
VERDE 4000-8000 1,38 80-110 75-85 -55+180 21-24 0,65
RE 28 A+B
NERA 3000-5000 1,05 120-170 70-75 -45+110 16-18 0,36
RE 29+HA 27
NERA 5000-8000 1,20 55-75 65-75 -30+120 15-17 0,75
RE 100+HA 27
NERA 8000-12000 1,30 50-70 80-85 -30+130 16 0,60

RE 120+HA 03

ROSSA 15000-22000 1,50 35-45 80-90 -40+130 17 0,85
RV 47 A+B
NERA TRASP
10000-12000 1,12 5 55-60 -30+120 16 ---

RESINE PU

COLORE

VISCOSITA'

cPs

DENSITA'

gr/cm3

GEL TIME

min

DUREZZA

Shore

CLASSE TERMICA

°C.

RIGIDITA'

kV/cm

CONDUCIBILITA' TERMICA

W/mK

RP 14+RP 12
NERA 2800-3000 1,20 100 A 75 -30+120 20-30 0,55
RP 16+RP 12
BIANCA 4000-7000 1,25 8-12 D 70
-30+120 13-15 0,45
RP 69+RP 12
VERDE 1400-3000 1,28 100 A 80
-45+120 18-20 0,55
RP 1109+2018 POLIBUTADIENICA
NERA 4000-8000 1,10 120-240 A 20/30
-40+100 665V per 0,025 mm.
0,36
